エスティマ　AHR10の基礎知識

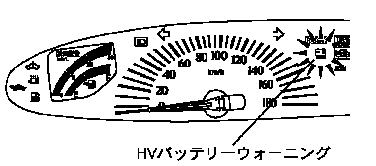

		■■　バッテリ上がり時の処置　■■   １． バッテリ上がり時の処置 □ 参　考 □ エスティマハイブリッドは１２Ｖの補機バッテリと２１６ＶのＨＶバッテリを搭載しているため、バッテリ上がり時の 処置は２通りの方法がある。 １） 補機バッテリ上がりの処置 ■注　意■ 　　急速充電器は絶対に使用しない。 □参 考□ 　　補機バッテリ上がりは次のような現象になる。イグニッションスイッチをＯＮにしてもメーターが表示しない。 　　ハイブリッドシステムが始動しない。ヘッドランプが暗い。ホーンの音が小さい。 �@ シフトレバーをＰレンジにし、パーキングブレーキを掛ける。 �A イグニッションスイッチからキープレートを抜く。 �B ＨＶリレーブロックカバーを取りはずす。 �C 救援車の１２Ｖバッテリと自車のバッテリをブースターケーブルを使用して図の順番に接続する。 接続順 接　続　箇　所 １ 自車の救援端子 ２ 救援車バッテリ　プラス ３ 救援車バッテリ　マイナス ４ 自車のシリンダーヘッド ■注　意■ 　　充電用端子ではないため、ＴＨＳシステムが起動しエンジンが始動したらブースターケーブルを直ちに 　　接続の逆手順で切り離す。 �D 救援車のエンジンを始動し、エンジン回転を少し高めに保持する。 �E イグニッションスイッチをＳＴＡＲＴにし、ハイブリッドシステムを始動する。 □参 考□ 　　ハイブリッドシステムが始動しないでＨＶバッテリウォーニングが点灯した場合は、ＨＶバッテリの放電 　　が考えられる。
