① |

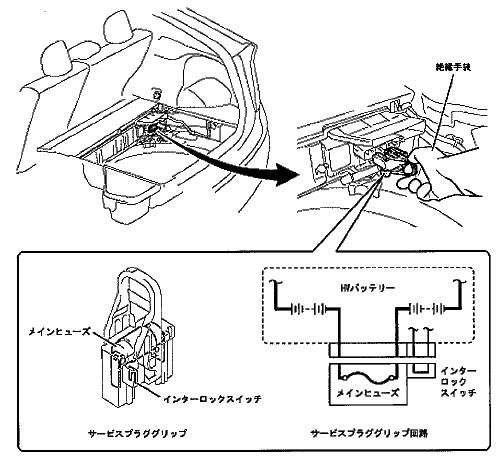

サービスプラグ・グリップは、点検整備時に取り外すことで、HVバッテリの中間位置で高電圧を遮断し、作業の |
|
|
安全性を確保するものです。 |
|
|
|
|
② |
サービスプラグ・グリップに取付状態を検知するインターロック・スイッチを設定しました。 グリップ部をアンロック |
|
|
するとインターロック・スイッチがＯＦＦとなり、ＳＭＲ（システムメインリレー）を遮断します。 |
|
|
|
|
③ |
高電圧回路のメインヒューズをサービスプラグ・グリップに内蔵しました。 |
|
|
|
|
■注 意■ |
|
|
サービスプラグ・グリップを取り外すときには、安全のため必ずパワースイッチをＯＦＦにしてから操作してください。 |
|
|
また、サービスプラグ・グリップを取り外した状態でハイブリッドシステムの起動操作を行わないで下さい。 機器 |
|
|
が故障する可能性があります。 高電圧系統の作業を行う場合は安全のため、絶縁手袋の着用などの感 |
|
|
電防止措置を確実に実施してください。 |
|
|
 |
|
|
|
